Aké sú účinky vibrácií na časti čerpadla?

Vibrácie sú bežným javom pri prevádzke čerpadiel, ktoré môžu mať rôzne účinky na časti čerpadla. Ako dodávateľ dielov čerpadla je pochopenie týchto efektov rozhodujúce pre poskytovanie vysoko kvalitných výrobkov a spoľahlivých riešení pre našich zákazníkov. V tomto blogu preskúmame rôzne vplyvy vibrácií na časti čerpadla.

1. Opotrebenie ložísk

Ložiská sú jednou z najdôležitejších komponentov v čerpadle. Podporujú rotujúci hriadeľ a zabezpečujú hladkú prevádzku. Vibrácie môžu spôsobiť nadmerné opotrebenie ložísk. Keď čerpadlo vibruje, sily pôsobiace na ložiská už nie sú rovnomerne rozložené. Nerovnomerné nakladanie môže viesť k zvýšenému treniu medzi ložiskovými pretekmi a valivými prvkami (napríklad gule alebo valce).

V priebehu času môže toto zvýšené trenie spôsobiť opotrebovanie povrchov ložísk. Opotrebenie sa môže začať ako menšie škrabance alebo jamky, ale ako vibrácie pokračuje, môže postupovať k vážnemu poškodeniu, ako je napríklad odlupovanie alebo praskanie. Akonáhle sú ložiská poškodené, bude výrazne ovplyvnený výkon pumpy. Hriadeľ sa môže začať kolísať, čo vedie k ďalšiemu vibrácii a potenciálnemu poškodeniu iných častí čerpadla.

Napríklad v odstredivom čerpadle, ak je obežné koleso nevyvážené, môže vytvoriť vibrácie, ktoré sa prenášajú do ložísk. Vyvážené obežné koleso spôsobuje, že hriadeľ sa otáča nerovnou silou, čím kladie na ložiská ďalší dôraz. Táto situácia sa môže zhoršiť, ak čerpadlo pracuje pri vysokých rýchlostiach alebo pri ťažkých zaťaženiach.

2. Únava zlyhania hriadeľov

Hriadeľ je ďalšou dôležitou súčasťou čerpadla, ktorá je náchylná na účinky vibrácií. Vibrácie môžu v hriadeli vyvolať cyklické napätia. Keď čerpadlo vibruje, hriadeľ prežije striedavé sily, čo môže v priebehu času viesť k zlyhaniu únavy.

Zlyhanie únavy nastane, keď materiál zlyhá pri opakovanom zaťažení, aj keď je aplikované napätie pod konečnou pevnosťou materiálu. V prípade hriadeľa čerpadla môžu cyklické napätia spôsobené vibráciami iniciovať malé trhliny na povrchu hriadeľa. Tieto praskliny budú postupne rásť s každým vibračným cyklom, až kým sa hriadeľ nakoniec nezlomí.

Riziko zlyhania únavy je vyššie v hriadeľoch, ktoré sú vyrobené z materiálov s nižším odporom únavy alebo v čerpadlách, ktoré pracujú v drsnom prostredí. Napríklad, ak sa čerpadlo používa v chemickom závode, kde je hriadeľ vystavený korozívnym látkam, kombinácia únavy korózie a vibrácií môže urýchliť proces poruchy.

3. Uvoľnenie upevňovacích prvkov

Čerpadlá sú držané pohromade rôznymi upevňovacími prostriedkami, ako sú skrutky a matice. Vibrácie môžu spôsobiť uvoľnenie týchto upevňovacích prvkov. Keď čerpadlo vibruje, upevňovacie prvky sú vystavené dynamickým silám, ktoré dokážu prekonať predbežné zaťaženie aplikované počas inštalácie.

Keď sa upevňovacie prvky uvoľňujú, spojenie medzi časťami čerpadla je menej bezpečné. To môže viesť k nesprávnemu zarovnaniu komponentov, ktoré zase môže zvýšiť úroveň vibrácií čerpadla. Napríklad, ak skrutky, ktoré držia plášť čerpadla na uvoľnenú dosku základnej dosky, sa čerpadlo môže mierne posunúť, čo spôsobí, že obežné koleso sa vyrovnajú s voloutom. Toto vyradenie môže mať za následok zníženú účinnosť pumpy a zvýšené opotrebenie obežného kolesa a ďalších vnútorných častí.

Aby sa zabránilo uvoľneniu upevňovacích prvkov, sú nevyhnutné správne inštalačné techniky. Pomocou zámkových podložiek, závitových zlúčenín alebo správnych hodnôt krútiaceho momentu počas inštalácie môže pomôcť udržať integritu upevňovacích prvkov. Mali by sa vykonávať aj pravidelné inšpekcie, aby sa skontrolovali akékoľvek príznaky uvoľnenia.

4. Poškodenie tesnení

Tesnenie sa používajú v čerpadlách na zabránenie úniku čerpanej tekutiny. Vibrácie môžu mať negatívny vplyv na výkon tuleňov. Ak čerpadlo vibruje, tváre tesnenia môžu mať nerovnomerný kontaktný tlak. To môže spôsobiť, že tváre tesnenia budú nosiť nerovnomerne, čo vedie k úniku.

V mechanických tesneniach môžu vibrácie tiež spôsobiť, že sa komponenty tesnenia pohybujú navzájom, čo môže narušiť mechanizmus tesnenia. Napríklad pružiny v mechanickom tesnení môžu byť stlačené alebo roztiahnuté nerovnomerne kvôli vibráciám, čo ovplyvňuje schopnosť tesnenia udržiavať správne tesnenie.

Okrem toho môžu vibrácie spôsobiť, že tesnenie sa podrobí závažnejším prevádzkovým podmienkam. Ak čerpadlo vibruje, tesnenie môže mať dopady vyšších frekvencií, čo môže viesť k predčasnému zlyhaniu materiálov tesnenia. Pre čerpadlá, ktoré manipulujú s korozívnymi alebo abrazívnymi tekutkami, môže kombinácia vibrácií a vlastnosti tekutiny ďalej urýchliť poškodenie tesnení.

5. Vplyv na obežné kolesá

Obežné kolesá je srdcom odstredivého pumpy a vibrácie môžu mať významné účinky na jeho výkon a integritu. Vyvážené obežné kolesá sú bežnou príčinou vibrácií v čerpadlách, ale vibrácie môžu tiež spôsobiť poškodenie samotného obežného kolesa.

Vibrácie môžu viesť k erózii lopatiek obežného kolesa. Keď čerpadlo vibruje, prietok tekutiny okolo obežného kolesa sa stáva turbulentnejším. Častice s vysokou rýchlosťou kvapaliny môžu ovplyvniť čepele obežného kolesa, čo spôsobuje eróziu. Táto erózia môže znížiť účinnosť obežného kolesa a nakoniec výkon pumpy.

Vibrácie môžu navyše spôsobiť, že sa v obežníku môžu vytvárať praskliny. Cyklické napätia vyvolané vibráciami môžu prekročiť silu materiálu v určitých bodoch obežného kolesa, čo vedie k začatiu a šíreniu trhlín. Ak praskliny nie sú zistené a opravené v čase, obežné koleso sa môže zlomiť, čo má za následok úplné zlyhanie čerpadla.

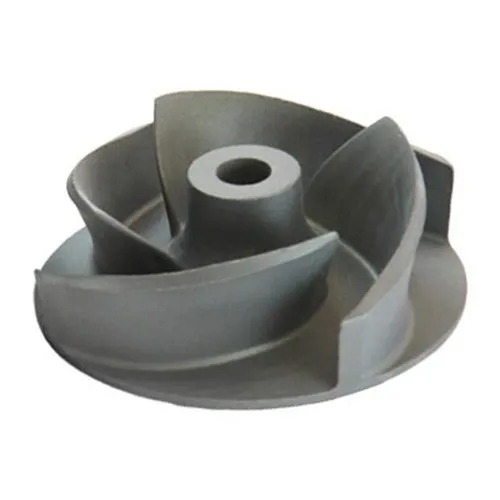

Ponúkame vysokú - kvalituObežné kolesá investícieaPresné odlievacie čerpadlo Presné odlievacie čerpadloktoré sú navrhnuté tak, aby odolali účinkom vibrácií. Naše obežné kolesá sa vyrábajú pomocou pokročilých odlievacích techník a vysoko kvalitných materiálov, ktoré zabezpečujú ich trvanlivosť a výkon v rôznych aplikáciách čerpadla.

Stratégie

Aby sa minimalizovali účinky vibrácií na časti čerpadla, je možné použiť niekoľko stratégií zmierňovania. Po prvé, správna inštalácia čerpadla je rozhodujúca. Čerpadlo by malo byť nainštalované na stabilný základ a zarovnanie čerpadla a motora by sa malo starostlivo skontrolovať. To pomáha znižovať počiatočnú úroveň vibrácií.

Nevyhnutné sú aj pravidelné údržba a kontrola. Monitorovanie hladiny vibrácií čerpadla pomocou vibračných senzorov môže pomôcť včas zistiť akékoľvek neobvyklé vibrácie. Ak sa zistí abnormálne vibrácie, mala by sa identifikovať a okamžite opraviť koreňová príčina. To môže zahŕňať vyváženie obežného kolesa, utiahnutie voľných upevňovacích prvkov alebo výmenu poškodených ložísk.

Okrem toho môže použitie vysoko kvalitných častí čerpadla zlepšiť odpor čerpadla voči vibráciám. Napríklad použitie ložísk s vysoko kvalitnými materiálmi a presnou výrobou môže znížiť opotrebenie spôsobené vibráciami. Podobne výber dobre navrhnutého obežného kolesa môže minimalizovať vibrácie generované počas prevádzky.

Záver

Vibrácie môžu mať širokú škálu účinkov na časti čerpadla, vrátane opotrebovania ložísk, únavovej poruchy hriadeľov, uvoľnenia upevňovacích prvkov, poškodenia tesnení a nárazu na obežné kolesá. Ako dodávateľ dielov čerpadla chápeme dôležitosť poskytovania výrobkov, ktoré tieto účinky vydržia. Naše investičné odlievanie a presné odlievacie čerpadlá sú navrhnuté tak, aby ponúkali vysoký výkon a trvanlivosť voči vibráciám.

Ak hľadáte spoľahlivé časti čerpadla, ktoré dokážu odolať negatívnym dopadom vibrácií, sme tu, aby sme pomohli. Kontaktujte nás a získajte viac informácií a začnite diskusiu o obstarávaní. Zaviazali sme sa, že vám poskytneme najlepšie riešenia pre vaše potreby čerpadla.

Odkazy

• Karassik, IJ, Messina, JP, Cooper, PT a Heald, CC (2008). Príručka čerpadla. McGraw - Hill.
• Stepanoff, AJ (1957). Odstránené čerpadlá a axiálne prietokové čerpadlá: teória, dizajn a aplikácia. Wiley.
